Quizás entre las muchas aplicaciones que usan este tipo de sistemas de transmisión, las primeras que nos vienen a la mente son la de la bicicleta y la de la motocicleta, aunque también se utilizan en otros muchos campos, sobre todo en el sector de la maquinaria agrícola.

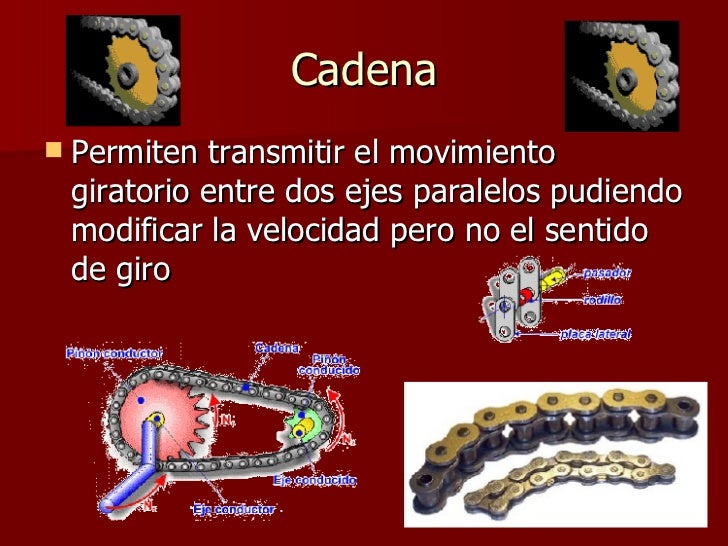

Este sistema consta de dos ruedas dentadas (piñones) montados sobre dos ejes paralelos y sobre las cuales se adentras los eslabones flojamente articulados que componen la cadena, de manera que al hacer girar una de ellas (rueda motriz) arrastra a la otra (rueda conducida). El movimiento rotatorio y el movimiento de torsión se trasmite entre ejes por la tracción entre la cadena y las ruedas dentadas.
Para evitar problemas de pérdida de velocidad por el resbalamiento de la cadena será necesario que ésta se mantenga suficientemenete tensa, lo cual se consigue a base de ruedas tensosras dentadas. Además, un sistema de este tipo necesita de un mantenimiento continuo de lubricación para reducir el deterioro y el desajuste entre la cadena y los piñones, así como el funcionamiento ruidoso de éste.
Para este sistema se cumplen las mismas expresiones que en un sistema de poleas de transmisión simple.
UTILIDAD
Permite transmitir un movimiento giratorio entre dos ejes paralelos, pudiendo modificar la velocidad pero no el sentido de giro (no es posible hacer que un eje gire en sentido horario y el otro en el contrario).
En las bicicletas se emplean mucho el "cambio de velocidad" compuesto por varias ruedas en el eje del pedal (catalina) y varias en el de la rueda (piñón), lo que permite obtener, modificando la posición de la cadena, entre 15 y 21 velocidades diferentes.
|  |  |
 | |
Se emplea en sustitución de los reductores de velocidad por poleas cuando lo importante sea evitar el deslizamiento entre la rueda conductora y el mecanismo de transmisión (en este caso una cadena).
Este mecanismo se emplea mucho en bicicletas, motos, motores de automóvil, puertas elevables, apertura automática de puertas...
|
PARTES:
